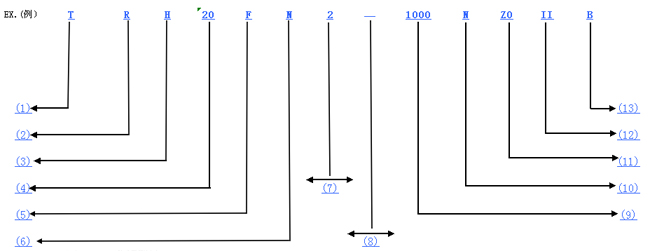

TBI线性滑轨公称代码表

(1)    T—公称型号
(2)    R—滑块类型     R:标准型      X:特殊型
(3)    H—组装高度    S:低组装      C:中组装      H：高组装
(4)    20—尺寸规格   15、20、25、30、35、45、55、65
(5)    F—滑块法兰型式： F：有法兰     V:无法兰
(6)    N—滑块长度：     S:短型        N：标准       L：长型        E:加长型
(7)    2—单支滑轨的滑块数：  EX:2   (一支轨可以配多个滑块）
(8)    —：   防尘：防尘：无记号：标准   U：加装上防尘     UZ：加装双端防尘
(9)    1200—轨道长度：单位mm
(10)    N— 精度等级： N:普通级   H:高级    P：精密级    SP:超精密级    UP:最顶级
(11)    Z0—预压：ZF:微间隙   Z0:零间隙    Z1:轻预压    Z2:中预压   Z3:重预压
(12)    II—两支滑轨平行使用
(13)    B—滑轨特殊加工  B:染黑    O：镀硬铬    P:磷酸    N：镀化铁    D:冷电镀     K：下锁式    X:滑块特殊加工孔

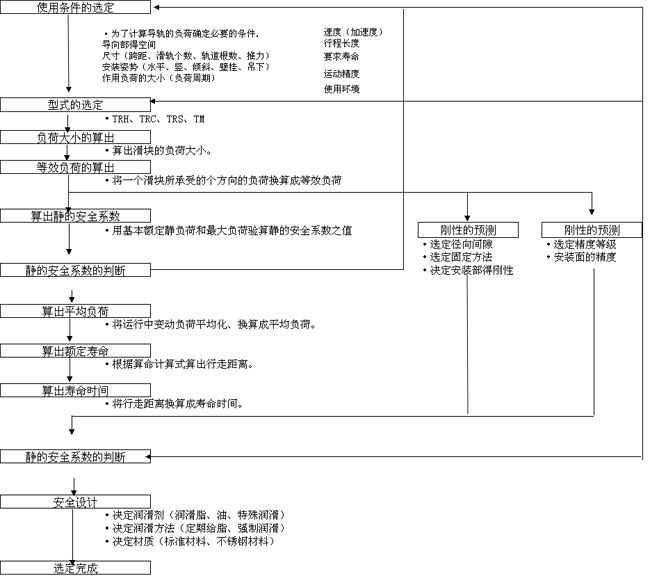

TBI直线导轨选定步骤流程图
