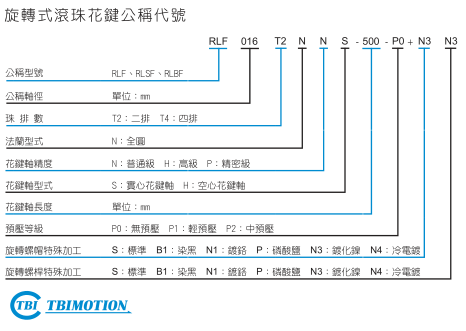

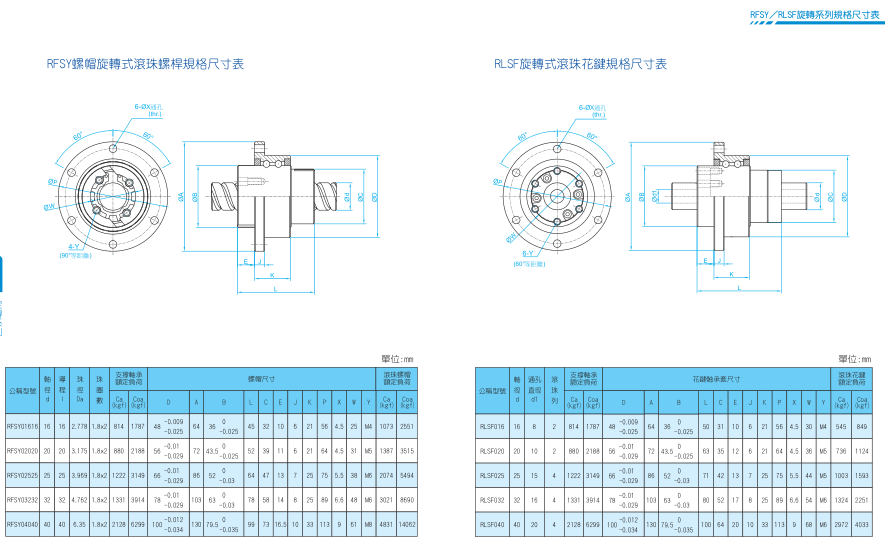

TBI滚珠花键丨旋转式滚珠花键丨TBI旋转螺母

文章出处:深圳市杰远机电设备有限责任公司 人气:发表时间:2018-08-19 10:55:30
深圳市杰远机电设备限公司是台湾TBI滚珠丝杠。授权在华南地区的一级代理商.公司位于深圳市宝安。设有近2千平方米的仓储、物流中心。是德国NEFF品牌在中国、销售、售后服务为一体的全面整合型服务机构。
深圳市杰远机电设备限公司也是日本THK/台湾TBI,HIWIN/台湾CPC/台湾PMI等品牌授权的华南地区的一级代理商。以上产品均可代替日本产品,公司以“诚信、创新、服务、为客户创造价值”为经营理念,能为客户提供最优质的服务是我们的追求。台湾、日本全系列产品广泛应用于CNC机床、航天、精密仪器、工业机器人、包装机械、纺织机械、食品机械、电子设备、运输系统、半导体和LCD制造设备、医疗等领域。
电机带动丝杠,丝杠原地转动,螺母往复运动,主轴箱垂直升降,新式的数控镗床的主轴箱(垂直升降)是采用丝杠固定螺母旋转的方式.

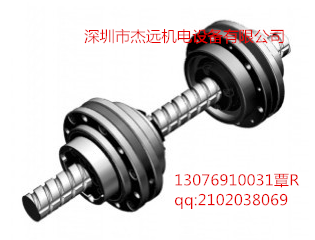

台湾LTM螺母旋转滚珠丝杆、滚珠花键和滚珠丝杆一起使用.
滚珠在循环滚动过程中的称内循环式式。内循环式的滚珠丝杠带有反向器(反向回珠器)。返回的滚珠从螺纹滚道进入反向器,借助于反向器迫使滚珠越过丝杠牙顶进人相邻滚道,实现循环。在此过程中,滚珠在反向器和丝杠外圆之间滚动不会沿滚道滑出。一般一个螺母上装有2~4个反向器,反向器沿螺母圆周等分均布。圆形、带凸键且在孔内不能浮动的反向器称为间定式反向器;圆形且在孔内可以浮动的反向器称为浮动式反向器。内循环式的优点是径向尺寸紧凑、刚性好。因其返回滚道行程较短
花键是一种直线运动系统,当花键套利用其中的钢球在经过精密磨削的花键轴上直线运动时,可以传递扭矩。花键轴上直线运动时,可以传送扭矩。花键轴是具有较紧凑的结构,能够传递超额的载荷及动力,并具有较长的寿命。滚珠丝杠轴是由丝杠、螺母、滚珠等零件组成的机械元件,其作用是将旋转运动转变为直线运动或将直线运动转变为旋转运动,它是传统滑动丝杠的进一步延伸发展。这一发展的深刻意义如同滚动轴承对滑动轴承所带来得改变一样。滚珠丝杠副因优良的摩擦特性使其广泛的运用于各种工业设备、精密仪器、精密数控机床。尤其是近年来,滚珠丝杠副作为数控机床直线驱动执行单元,在机床行业得到广泛运用,极大的推动了机床行业的数控化发展。滚道槽经精密磨削加工成近似滚珠直径的R形。当扭矩由花键套上或由花键轴施加到花键轴上时,三列扭矩方向上的负载滚珠便平衡、均匀地传递扭矩。当扭矩方向改变时,则另外三列负载滚珠传递扭矩。花键轴套与花键轴进行相对直线运动时,滚珠在滚道与回流之间返复循环。
材质硬度:
花键轴采用优质合金钢中频淬硬HRC58,花键外筒采用优质低碳钢渗碳硬HRC58,因此具有较高的寿命和强度。滚动花键副可将转方向的间隙控制至零间隙式过盈,可进行高速运行,高速旋转,结构紧凑,组装简单(即使花键轴抽出来,滚珠也不会脱落)。
特性:
花键轴都取决于其具有以下几个方面的优良特性:传动效率高、定位精度高、传动可逆性、使用寿命长、同步性能好、价格优、交货期快。精密花键轴副是一种直线运动系统。花键套与花键轴进行相对直线运动。当花键套利用其中的钢球在经过精密磨削的花键轴上作直线运动的同时,又可以传递扭矩。当扭矩由花键轴施加到花键套上或由花键套施加到花键轴上,扭矩方向上的滚珠同时平稳,均匀传递载荷。滚珠花键[1]副可以将旋转方向的间隙控制在零间隙或过盈,可以进行高速直线运动,高速旋转运动。
