旋转式滚珠丝杆螺母 RSSY2020旋转丝杆花键轴 TBI旋转滚珠花键

文章出处:深圳市杰远机电设备有限责任公司 人气:发表时间:2019-08-02 16:20:43

旋转式滚珠丝杆螺母 RSSY2020旋转式滚珠花键 TBI旋转滚珠花键

    螺母旋转式滚珠丝杆花键,精密旋转空心花键是全球传动科技股份有限公司(TBIMOTION)新研发上市场的新品,主要作用是由自由旋转替代直线运动;弥补了滚珠丝杆不能独立完成的工作部分,滚珠旋转丝杆花键是由丝杆和花键共同组件的一个产品,亦可来回运行,亦可以旋转运行!可以替代汽缸和油缸!滚珠旋转丝杆花键主要应用于机床、加工中心、汽车、橡膠、包装、工业机器人、半导体制造装置、医疗器械。。。。。高端机械设备

  RSSY2020螺母旋转型滚珠丝杆副是由驱动马达直接带动滚珠螺母旋转,驱动部件移动,可以克服丝杆运转时引起的下垂问题,并且降低发热,减小转动惯性及降低噪音,尤其在提高进给速度方面有着比较明显的优势。



◆旋转滚珠丝杆花键结构与特长

  螺母旋转式滚珠丝杆是在螺母的外径上装上专用的轴承外套使之运转动作,通过让螺母旋转或停止的运作,只用一根轴就能够进行2种(旋转、螺旋)模型的运动。旋转式滚珠花键则是在花键外筒的外径上装上专用的轴承外套,使之运转动作。通过让外筒旋转或停止的运作,只用一根轴就能够进行2种(旋转、直线)模式的运动。旋转式丝杆花键轴可通过让螺帽/外筒旋转或停止的运作,只用一根轴就能够进行3种(旋转、螺旋、直线)模式的运动。适用于水平多关节机械手臂(SCARA)、产业用机器人、自动装载机、雷射加工机、搬运装置、机械加工中心的ATC装置等,***适合于旋转运动与直线运动的组合装置上使用。



◆花键旋转方向零间隙/高定位精度

花键外筒与钢珠接触角为45°采轴承DF(面对面组合)型设计,可以吸收组装时的误差,自动调整同心,并可承受较大的轴向负荷及高精度组装。



◆高速性/运行顺畅

旋转系列螺杆皆为高导程设计,可高速平滑流畅的运动。



◆低噪音/高刚性

透过高精密研磨技术让钢珠在螺帽内平顺的沿切线方向行走,减少因阻滞而产生的噪音及摩擦力,提高刚性与寿命。



◆安装简便/节省空间

螺帽与轴承外套一体成型,组装时只需将螺丝与轴承外套锁定在支撑座上即可,十分简便。螺帽与轴承外套一体成型,螺帽体积小,组装空间大。

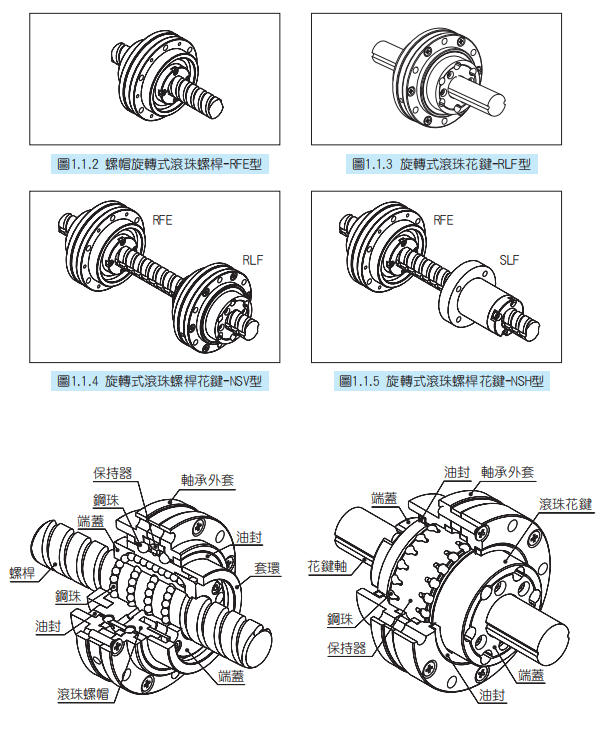

旋转式滚珠丝杆花键结构体:

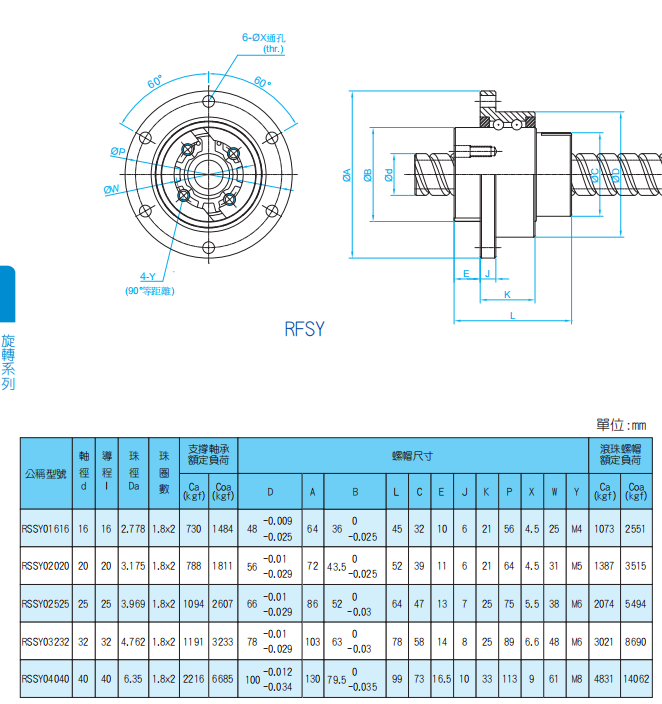

RSSY2020系列旋转式丝杆花键轴安装尺寸预览表:

   深圳市杰远机电设备有限责任公司是TBIMOTION授权代理商,专业代理仓储加工销售TBI品牌滚珠丝杆直线导轨滚珠花键及旋转式丝杆花键轴等产品。旋转式滚珠丝杆花键的优异性能如上面所说,大家都有一定了解吧。尤其是这种重要的元动部件,当然大家在日后使用过程中,有遇到哪些不清楚的地方,可以随时来电与我司进行联系。咨询热线:152-1703-7939小刘!如果需要相关尺寸参数资料请咨询联系哟!
