螺母旋转式滚珠丝杆花键传动有哪些优点?

文章出处:深圳市杰远机电设备有限责任公司 人气:发表时间:2019-08-02 16:49:27
    螺母旋转式滚珠丝杆是伺服电机直接带动螺母旋转,驱动工件移动,在降低发热、减少转动惯量及降低噪声等方面都有良好表现。尤其在进步进给速度方面效果非常明显。 工程职员在设计时,经常会碰到这样的情况:由于机床所要求的工作行程较大,通常在7m以上,考虑到普通滚珠丝杠本身的自重题目,丝杠转动惯量过大,因此不得不采取齿轮齿条传动的方式。 而螺母旋转型滚珠丝杠正好可以克服丝杠自重引起的下垂题目,采取公道的支撑方式,理论上螺母旋转型滚珠丝杠可以无穷长,为超限设备提供了完美的传动解决方案。

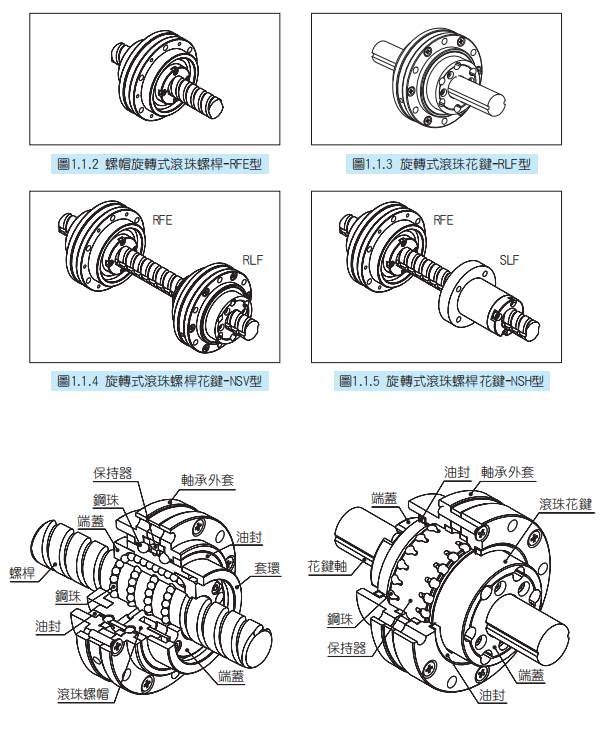

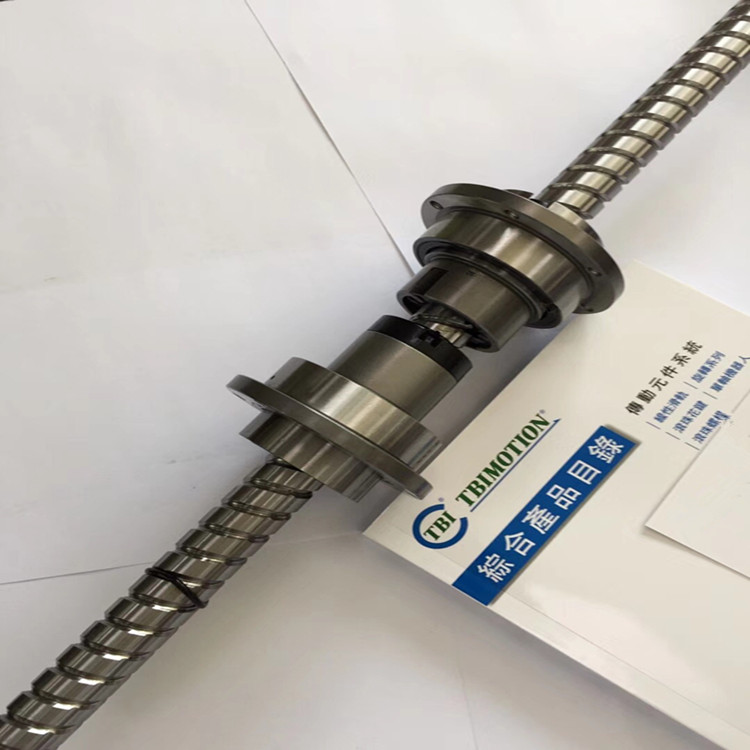

     螺母旋转式滚珠丝杆滚珠花键是一根轴上交叉开设了滚珠花键沟槽和滚珠丝杆沟槽的直线、旋转装置。并且滚珠丝杆和滚珠花键的螺母外圆上分别直接装入了专用支撑轴承。通过使花键母、螺母旋转或停止,只用一根轴就能够进行3种形式的运动,即直线、旋转、螺旋。其用途包括,水平多关节机器人的Z轴、装配机器人、自动装载机、加工中心机的ATC装置等,最适合于旋转运动与直线运动的组合装置。


  旋转式滚珠丝杆花键轴具体优势如下:

【轴向间隙为0】

因为滚珠花键在旋转方向是没有无效行程的角接触结构,所以可进行高精度定位。

【轻量、小型化】

因螺母与支撑轴承为一体化结构, 所以能实现既精度高又体积小的设计。另外, 由于螺母重量轻、惯性 力小,所以可获得高度的响应性。

【安装简便】

滚珠花键母被设计成即使把螺母从轴上拔下, 钢球也不会脱落的结构,因此装配容易。只要用螺栓固定 在支撑座上,就可简单地安装滚珠丝杠滚珠花键。(支撑座内径公差建议采用H7。)

【噪音低且运动流畅】

因滚珠丝杆采用端盖循环方式,所以噪音低,并能实现平滑流畅的运动。

【高刚性的支撑轴承】

因在滚珠丝杆侧的支撑轴承采用了轴向高刚性的60° 接触角,而滚珠花键侧的支撑轴承采用了力矩方向 高刚性的30°接触角,所以能得到高刚性的支撑轴承。 另外,作为标准配备专用橡胶密封挡板,可防止异物的进入。

     螺母旋转式滚珠丝杆花键轴最大的特点是:螺母重量轻、惯性力小,所以可获得高度的因螺母与支撑轴承为一响应性。安装简便滚珠花键母被设计成即使把螺母从轴上拔下, 钢球也不会脱落的结构,因此装配容易。只要用螺栓固定在支撑座上,就可简单地安装滚珠丝杆滚珠花键。(支撑座内径公差建议采用H7。)噪音低且运动流畅因滚珠丝杆采用端盖循环方式,所以噪音低,并能实现平滑流畅的运动。
